概述：

    本測試儀主要(yao)用于10KV等(deng)級(ji)（可拓展至50kv）以(yi)(yi)內的高低壓地(di)埋電(dian)力電(dian)纜(lan)的斷線(xian)、短路(lu)(lu)、對(dui)地(di)漏(lou)電(dian)故(gu)障( 對(dui)地(di)絕緣電(dian)阻(zu)在0.5兆歐以(yi)(yi)內)的定位及(ji)地(di)埋電(dian)纜(lan)深(shen)度、路(lu)(lu)徑(jing)走(zou)向的探測。

    適用于路燈電(dian)纜(lan)維護(hu)、農田水(shui)澆地電(dian)纜(lan)故障查修、小(xiao)區物業(ye)及園林綠(lv)化帶地埋鎧甲鐵皮電(dian)力(li)電(dian)纜(lan)、野(ye)外動力(li)電(dian)纜(lan)、高速公路、廠(chang)礦企業(ye)、鐵塔通信基站直(zhi)埋供電(dian)電(dian)纜(lan)故障排(pai)查等行業(ye)。

    本儀器采用先進的集成電(dian)路(lu)技術、前(qian)沿的計算方法、電(dian)路(lu)結構簡潔、可靠性高、誤判率低的特點。

    三通道設計：

    1、長度測試:斷(duan)(duan)電狀態下可以直接測試電纜的斷(duan)(duan)線、短路故障距離(li)長度。

    2、抗(kang)干(gan)(gan)擾(rao)通(tong)道:采用(yong)高性能濾波抗(kang)工頻(pin)干(gan)(gan)擾(rao)電路，斷電狀態下配合信號發生器定位直埋(mai)電纜對(dui)地漏電位置，測地埋(mai)電纜路徑走向及深度。

    3、全頻(pin)段通(tong)道:通(tong)電(dian)狀態下使用探桿測試直埋(mai)低(di)壓(ya)電(dian)纜對地(di)輕微(wei)漏電(dian)故(gu)障位置。是(shi)縮短(duan)故(gu)障查找(zhao)時間、提高工(gong)作(zuo)效率、減輕線路(lu)維護人員勞動強度的得力工(gong)具。

    技術參數：

    綜(zong)合測(ce)試儀距離長(chang)度測(ce)試:

    測試(shi)范圍: 8000米(可定制)

    測試盲(mang)區: 0米

    測試分辨率:*小0.5米

    脈沖寬度: 96ns-10μs自動調節

    測(ce)試方式:自(zi)動(dong)測(ce)試、手動(dong)分析，2種方式都(dou)有

    綜(zong)合測試儀漏(lou)電、路徑定位(wei):

    漏電故障:漏電絕緣電阻范圍0-0.5MΩ

    測試誤差:不大于1米

    電纜深度:不小于(yu)3米

    探測(ce)范(fan)圍(wei): 8000米

    路(lu)徑精(jing)度:不大于(yu)0.2米.

    信號發生(sheng)器(真彩顯(xian)示屏(ping)) ：

    信號輸出(chu):1KHZ可(ke)調

    萬用表(biao)功能:交(jiao)直流電壓(ya)、絕緣電阻、電纜環阻

    主機體積: 220*1 60*90 (W*D*H, mm)

    主(zhu)機重量: 2kg

    工作原理：

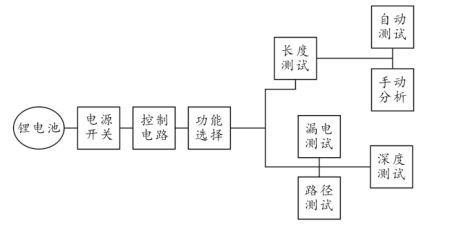

    儀器工作原理圖如下(xia):

    產品特點：

    1.480*800大屏幕(mu)真彩手機細膩屏在(zai)陽光(guang)下也能清晰可辨。

    2.自帶數據(ju)接口，支(zhi)持客戶遠程(cheng)升級。

    3.采用(yong)ARM CPU配合FPGA技(ji)術，可(ke)快速準確判(pan)斷故障(zhang)波(bo)形。

    4.波形比較功(gong)能，特別適用于(yu)線路某點氧化造成后(hou)端電壓(ya)

    低故障的(de)測試定位(wei)。

    5.簡潔的對應功能按鍵易學易會直觀(guan)方(fang)便(bian)。

    6.高能量鋰電池，使用(yong)時(shi)間可達6-8小時(shi)。

    7.信(xin)號(hao)器(qi)自(zi)帶萬用表(biao)功(gong)能方(fang)便測(ce)試電壓電阻(zu)及絕(jue)緣。

    標準配置:

    測試儀主機........... 1臺

    信號(hao)發生器(qi)........... 1臺(tai)

    測試耳機.............. 1個(ge)

    專用充電器........... 2個

    路徑探頭...............1付

    漏電探桿.............. 1付

    長度(du)測試(shi)線(xian)(信號器連接線(xian)..與長度(du)測試(shi)通用)......1條

    接地釬.................. 1個(ge)

    儀器包.................. 2個

    說明(ming)書.................. 1個

    合格證保(bao)修卡(ka).........1組
